废硅胶回收多少钱一斤

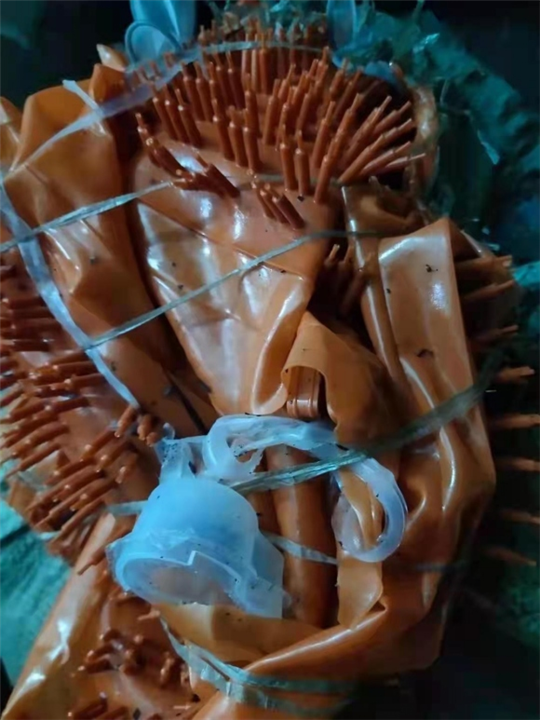

硅胶废料主要来源于混炼胶成型硫化过程当中油压成型后的毛边，以及废品。废弃的胶料当中由于添加了不同的辅助用剂，使其各方面性能突出，耐老化，耐气候等优良性能，几十年不会自然分解，起初在没有找到正确的处理方法时，上万吨的硅胶废料需要如何处理，一直哭困扰着硅胶制品厂家的发展。 有机硅化合物不能自然分解，因此填埋方式无法分解处理废旧硅橡胶。而通过燃烧方式将废旧硅橡胶转化为白炭黑的工艺能耗巨大。硅橡胶原料价格较高，废旧硅橡胶的产生与堆积不仅会占用大量厂房、污染环境，还会导致成本上升，对企业造成很大的经济压力。因此，回收利用废旧硅橡胶对减少环境污染、提高经济效益均有重要意义。硅橡胶的回收利用目前主要有物理破碎法和化学裂解法。 01 物理破碎法 物理破碎法是指通过剪切机器、双辊机、球磨机等设备对废旧硅橡胶进行物理破碎，经分级筛选后直接作为填料使用，或经改性处理 ( 活化) 后使用的方法。根据温度和作用方式的不同，物理破碎法又可分为低温破碎法、捏炼法、磨光法和弹性变形法 4 种，其获得的粒子表面形态、形状及大小各不相同。 1、破碎后直接作填料 硅橡胶具有化学惰性，经简单的物理破碎后，其颗粒表面的活性官能团较少，很难与新的基胶发生反应。因此该方法制备的产品主要用作橡胶及塑料等的改性填充剂，以达到降低产品成本、动力消耗和改性的目的。物理破碎法制备的硅橡胶颗粒能以任意比例与硅橡胶混炼胶混合。 2、破碎后改性处理 普通橡胶如天然橡胶、丁苯橡胶、顺丁橡胶、丁腈橡胶等，分子结构为 C—C C—C，其键能低、化学活性高、易与**和氧反应，再生处理时较为容易。而硅橡胶的分子结构为 Si—O—Si，其键能高、耐热和耐老化性好、不易被氧化，再生处理时难以用普通橡胶的处理方法进行回收。 前苏联在上世纪 80 年代便开展了将废旧硅橡胶先进行物理破碎成颗粒，然后将颗粒用正硅酸四乙酯处理成活性硅橡胶粉，混入新硅橡胶胶料中硫化成制品的研究，发现活化后的硅橡胶粉可改善硫化胶的耐低温性能、电气强度及物理机械性能。 我国也开展了对废旧硅橡胶改性处理的研究，如：吴绍吟等人采用全天候老化降解、有效破碎分级和表面硬脂酸活化处理的方法，将废硅橡胶加工成具有合适粒度 ( 40 目) 的活性再生硅橡胶胶粉，可作为硅橡胶填料，具有良好的加工性能和补强效果；张卫英等人采用六亚甲基四胺与氯化铁/氯化亚铁的混合物对废旧硅橡胶进行活化改性并作为填料制备三元乙丙橡胶，发现这类活化剂能有效活化废旧硅橡胶等研究。

废硅胶回收厂家@废硅胶回收多少钱一斤@硅胶废料哪里回收@废硅胶边角料回收多少钱@废硅胶回收价格@哪里有收废硅胶的@废硅胶回收多少钱一吨@上门收购废硅胶@废硅胶回收什么价格
